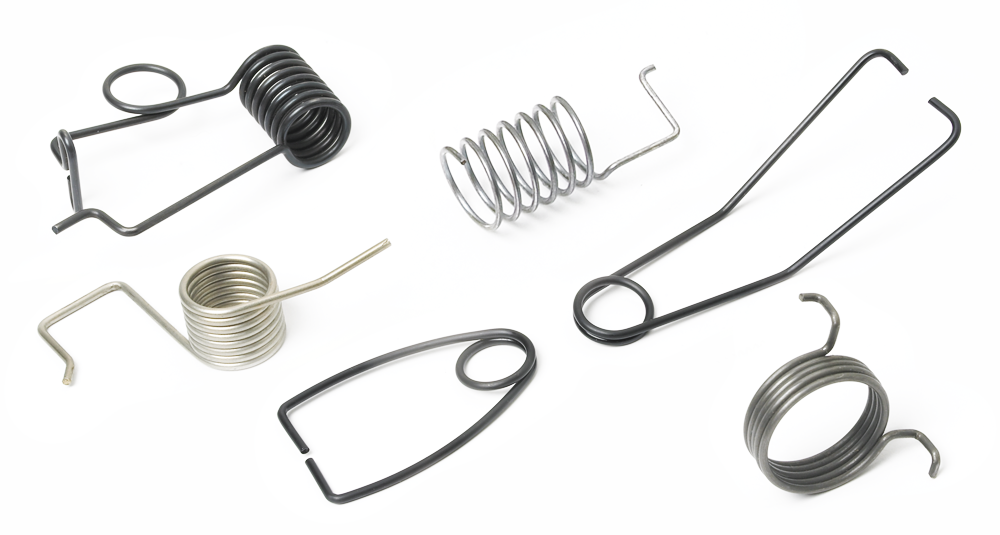

Per Pegas Puntir, yang ujungnya diputar dalam defleksi sudut, menawarkan ketahanan terhadap torsi yang diterapkan secara eksternal. Kawat itu sendiri dikenakan tegangan lentur daripada tegangan puntir, seperti yang mungkin diharapkan dari namanya. Per Pegas jenis ini biasanya   mengurangi diameter kumparan dan bertambah panjangnya saat dibelokkan. Perancang harus mempertimbangkan efek gesekan dan defleksi lengan pada torsi. Konsumen juga harus mempertimbangkan bahan yang mereka gunakan dalam desain pegas torsi mereka.

BENTUK, UKURAN, DAN MATERIAL PER PEGAS PUNTIR DAPAT KAMI SESUAIKAN DENGAN PERMINTAAN

Dalam Custom Per Pegas Puntir, ruang yang dialokasikan mengatur batas dimensi Per Pegas Puntir terkait dengan ketinggian yang diinginkan, diameter luar dan dalam. Batas dimensi ini, bersama dengan persyaratan beban dan defleksi untuk menentukan tingkat tegangan dan persyaratan bahan material yang sesuai. Sangat penting untuk mempertimbangkan dengan hati-hati ukuran Per Pegas Puntir untuk memastikan bahwa Per Tekan Puntir akan berfungsi dengan baik, sehingga menghindari kesalahan.

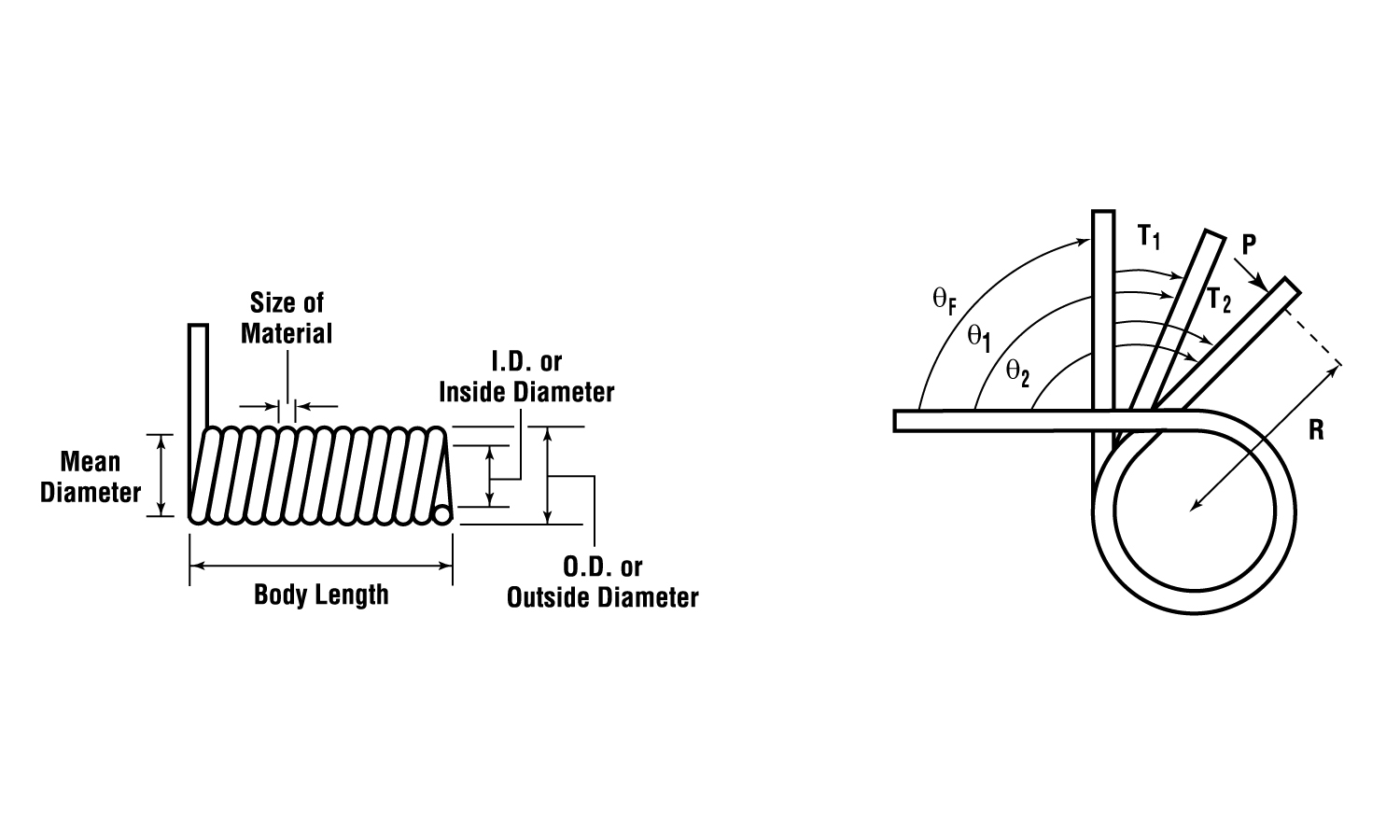

Ilustrasi dimensi Per Pegas Puntir di bawah ini direkomendasikan sebagai panduan dalam menentukan ukuran Per Pegas Puntir. Karakteristik fungsional dari desain Per Tekan Puntir harus diberikan sebagai spesifikasi wajib. Karakteristik bahan material yang mungkin berguna untuk referensi, harus diidentifikasi sebagai data Tamaka Spring.

Formula dasar untuk torsi atau momen (M) dan tegangan lentur (S) yang digunakan dalam mendesain Per Pegas Puntir ditunjukkan di bawah ini. Dalam rumus, konstanta 10.8 dan 6.6, meskipun tidak sepenuhnya teoretis, memberikan hasil yang lebih dekat dengan nilai aktual yang diperoleh. Dalam rumus, konstanta 10.8 dan 6.6, meskipun tidak sepenuhnya teoretis, memberikan hasil lebih dekat dengan nilai aktual yang diperoleh.

• D = Rata-rata diameter kumparan, dalam. (Mm)
• E = Modulus elastisitas, psi (MPa)
• d = Diameter kawat bundar, dalam. (mm)
• S = Bending stress, psi (MPa)
• Nt = Jumlah kumparan
• M = Momen atau torsi, ibin. (Nmm)
• T = Defleksi, jumlah belokan atau putaran pegas
• b = Lebar, dalam. (mm)
• t = Ketebalan, dalam. (mm)
